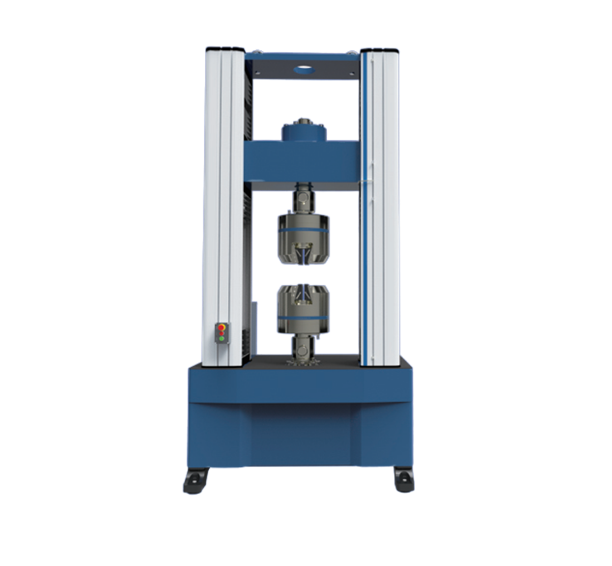

Электромеханические испытательные машины SINOTEST DF14.605D

Разрывные машины SINOTEST DF14.605D предназначены для испытаний материалов и контроля качества продукции на производствах и в лабораториях, которые занимаются изготовлением и/или исследованиями металлов, композитов, полимеров, дерева, крепежа, сварных соединений и т.д.

Испытательный контур с высокой жесткостью, предварительно нагруженная ШВП от ведущего производителя, монолитное основание, серводвигатель Yaskawa с энкодером обеспечивают высокую точность и повторяемость проводимых испытаний. Современный дизайн, большой выбор различных аксессуаров, программное обеспечение с набором стандартных методик и производительный контроллер позволят решить широкий спектр задач по испытаниям в любой сфере производства. Разрывную машину можно оснастить термокриокамерой, высокотемпературной печью, различными типами контактных и бесконтактных экстензометров, широкой номенклатурой датчиков нагрузки в зависимости от решаемой задачи. Винтовые пары закрыты специальными панелями для защиты от внешних воздействий, а также панели обладают Т-слотами для установки дополнительных аксессуаров.

Высокопроизводительный контроллер DOLI EDCi позволяет получать и обрабатывать широкий перечень данных по всем каналам, а программное обеспечение выводит на экран оператора все необходимые параметры в режиме реального времени. Управление испытаниями по замкнутому циклу обеспечивает контроль системы по нагрузке (Н/с), перемещению (мм/мин), деформации (мкм/с), напряжению ((Н/мм2)/с) и деформации по экстензометру. Возможность смены скорости испытания автоматически во время проведения испытания, при достижении любого из предложенных параметров. Также контроллер обладает возможностью выбора протокола передачи данных USB/Ethernet в зависимости от предпочтений пользователя. Благодаря автоматической идентификации датчиков нагрузки и экстензометров, унифицированным разъемам для установки зажимных устройств и эргономичному ручному пульту управления оператор тратит минимум времени на рутинные операции.

Технические характеристики

• Количество зон испытаний: две

• Количество колонн: две

• Управление испытаниями по замкнутому циклу с возможностью контроля по нагрузке, перемещению и деформации в диапазоне 1 – 100% от номинального значения с точностью ± 0,5%

• Регулируемые концевые выключатели для защиты испытательного пространства и установленных в нем приспособлений

• Защита шпинделя от пыли

• Ход траверсы: 0 – 1100 мм (без захватов, возможно дополнительное расширение)

• Диапазон измерений нагрузки: 0,4 – 100 %

• Предел допускаемой относительной погрешности измерений нагрузки: ± 0,5%

• Скорость испытания: 0.0025 - 250мм/мин

• Предел допускаемой относительной погрешности измерений перемещений траверсы: ± 0,5%

• Разрешение перемещения: 0,05 мкм

• Ширина испытательной зоны: 640 мм

• Габаритные размеры (ШхГхВ): 1140х860х2400 мм

• Масса без оснастки: 2800 кг

Примеры испытаний по ГОСТ

• ГОСТ 1497-84: Металлы. Испытания на растяжение.

• ГОСТ 14019-2003: Материалы металлические. Метод испытания на изгиб.

• ГОСТ 6996-66: Сварные соединения. Методы определения механических свойств.

• ГОСТ 25.503-97: Расчеты и испытания на прочность. Методы механических испытаний металлов. Метод испытания на сжатие.

• ГОСТ 27208-87: Отливки из чугуна. Методы механических испытаний.

• ГОСТ 10006-80: Трубы металлические. Метод испытаний на разрыв.

• ГОСТ 8695-75: Трубы. Метод испытания на сплющивание.

• ГОСТ 3728-78: Трубы. Метод испытания на изгиб.

• ГОСТ Р ИСО 898-1-2011: Механические свойства крепежных изделий из углеродистых и легированных сталей.

• ГОСТ Р 57569-2017: Композиты полимерные. Метод испытания на усталость образцов с открытым отверстием.

• ГОСТ Р 56788-2015: Композиты полимерные. Метод определения прочности при сжатии образцов ламинатов с открытым отверстием.

• ГОСТ 10992-2012: Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия.

• ГОСТ 25.603-82: Расчеты и испытания на прочность. Методы механических испытаний композиционных материалов с полимерной матрицей (композитов). Метод испытания на растяжение кольцевых образцов при нормальной, повышенной и пониженной температурах.

• ГОСТ 33495-2015: Композиты полимерные. Метод испытания на сжатие после удара.

• ГОСТ 33519-2015: Композиты полимерные. Метод испытания на сжатие при нормальной, повышенной и пониженной температурах.
