Гидравлические испытательные машины SINOTEST DF62

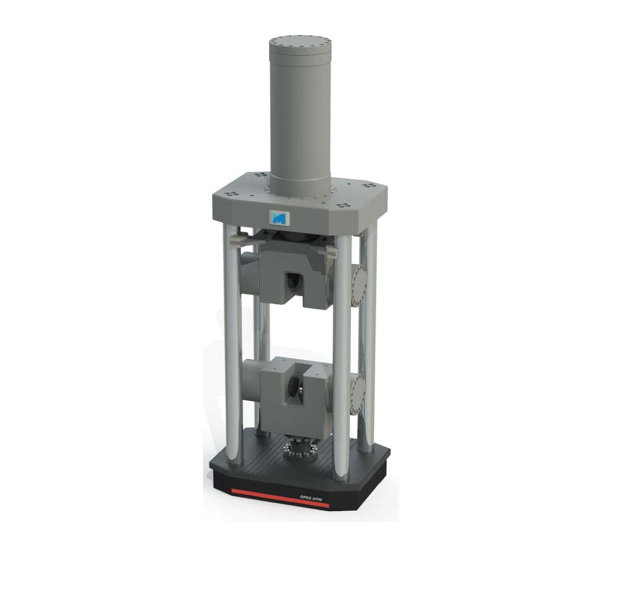

Система с верхним расположением гидроцилиндра и высоким рабочим пространством для испытаний габаритных образцов и изделий. Гидравлические универсальные испытательные машины серии DF62 предназначены для высокоточных и надежных испытаний на растяжение, сжатие, изгиб и сдвиг высокопрочных образцов различных форм и размеров. Машины серии DF62 имеют высокопрочную раму с четырьмя отполированными колоннами высокой жесткости и компактную гидравлическую станцию. На траверсу испытательной системы интегрирован высокоточный электрогидравлический привод с сервоклапаном от ведущего мирового производителя MOOG и датчиком линейных перемещений. Высокоскоростной цифровой контроллер MGC с обратной связью для управления гидравлическим приводом может выполнять управление по усилию, перемещению или деформации.

Гидравлические захваты с системой автоматической смазки и большим выбором вставок позволяют работать со всеми видами плоских и цилиндрических образцов. Система компенсации люфта обеспечивает постоянное приложение усилия на образец во всем диапазоне нагрузок. Колонны изготовлены с помощью высокоточного металлообрабатывающего оборудования и дополнительно отполированы для обеспечения высокой точности перемещения траверсы. Маслостанция выполнена в промышленном дизайне и предназначена для работы в жестких цеховых условиях. Приводная система Siemens обеспечивает бесперебойную работу маслостанции.

В основе контроллера MGC, разработанного компанией SINOTEST, лежит 24-х битный АЦП. Он позволяет получать и обрабатывать большой объем данных от датчиков нагрузки, перемещения и деформации, синхронизируя все необходимые параметры системы для управления испытательной машиной по принципу замкнутого цикла. Управление полностью цифровое и позволяет обеспечивать необходимый контроль деформации, перемещения и нагрузки в режиме реального времени с возможностью плавного переключения.

Для автоматизации процесса измерений деформации образца разрывная машина серии DF62 может быть оснащена автоматическим экстензометром MF со сменными ножницами и контактными вставками под разные типы образцов.

Технические характеристики

Примеры испытаний по ГОСТ

• ГОСТ 1497-84: Металлы. Испытания на растяжение.

• ГОСТ 14019-2003: Материалы металлические. Метод испытания на изгиб.

• ГОСТ 6996-66: Сварные соединения. Методы определения механических свойств.

• ГОСТ 25.503-97: Расчеты и испытания на прочность. Методы механических испытаний металлов. Метод испытания на сжатие.

• ГОСТ 27208-87: Отливки из чугуна. Методы механических испытаний.

• ГОСТ 8695-75: Трубы. Метод испытания на сплющивание.

• ГОСТ 3728-78: Трубы. Метод испытания на изгиб.

• ГОСТ Р ИСО 898-1-2011: Механические свойства крепежных изделий из углеродистых и легированных сталей.

• ГОСТ 10992-2012: Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия.
