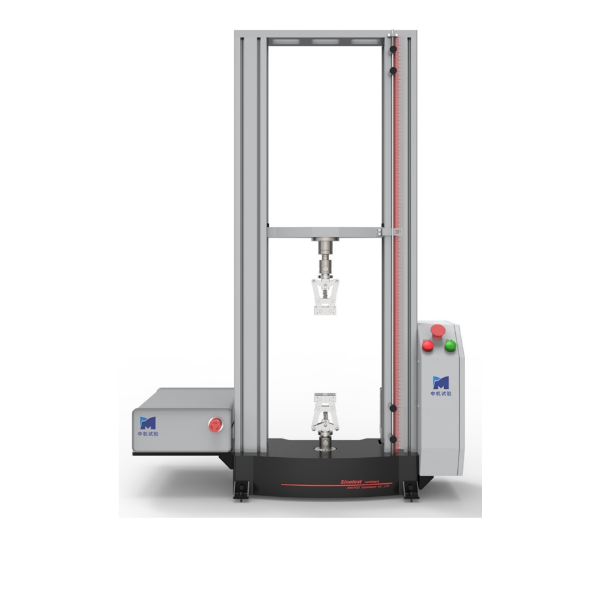

Разрывная машина SINOTEST DF22.103D

Разрывные машины SINOTEST DF22.103D предназначены для испытаний материалов и контроля качества продукции на производствах и в лабораториях, которые занимаются изготовлением и/или исследованиями полимеров, бумаги, текстиля, упаковки, керамики, биоматериалов, тканей, пенистых материалов, клеевых соединений, упаковочных материалов и т.д. Высокое разрешение по перемещению траверсы, и минимально возможная поддерживаемая скорость испытания позволяют работать с пленками, нитями волокнами.

Рама с жесткими колоннами, предварительно нагруженная шарико-винтовая пара, монолитное основание, сервопривод Yaskawa с высоким разрешением позиционирования обеспечивают высокую точность и повторяемость проводимых испытаний. Продуманная конструкция, широкий выбор аксессуаров, программное обеспечение с большим набором методик и производительный контроллер позволят решить широкий спектр задач по испытаниям в любой сфере производства. Разрывную машину можно оснастить термокриокамерой, различными типами контактных и бесконтактных экстензометров, широкой номенклатурой датчиков нагрузки в зависимости от решаемой задачи. Винтовые пары закрыты специальными панелями для защиты от внешних воздействий, а также панели обладают Т-слотами для установки дополнительных аксессуаров.

Универсальный контроллер DOLI с высокой частотой опроса данных позволяет получать и обрабатывать широкий перечень данных по каналам нагрузки и деформации, а программное обеспечение выводит на экран оператора все необходимые параметры в режиме реального времени. Управление испытаниями по замкнутому циклу обеспечивает контроль системы по нагрузке, деформации и перемещению. Также контроллер обладает возможностью выбора протокола передачи данных USB/Ethernet в зависимости от предпочтений пользователя. Благодаря автоматической идентификации датчиков нагрузки и экстензометров, унифицированным разъемам для установки зажимных устройств и эргономичному ручному пульту управления оператор тратит минимум времени на рутинные операции.

Технические характеристики

• Количество зон испытаний: одна

• Количество колонн: две

• Управление испытаниями по замкнутому циклу с возможностью контроля по нагрузке, перемещению и деформации в диапазоне 1 – 100% от номинального значения с точностью ± 0,5%

• Регулируемые концевые выключатели для защиты испытательного пространства и установленных в нем приспособлений

• Защита шпинделя от пыли

• Ход траверсы: 0 – 800 мм (без захватов, возможно дополнительное расширение)

• Диапазон измерений нагрузки: 0,4 – 100 %

• Предел допускаемой относительной погрешности измерений нагрузки: ± 0,5%

• Скорость испытания: 0.005 - 400мм/мин

• Предел допускаемой относительной погрешности измерений перемещений траверсы: ± 0,5%

• Разрешение перемещения: 0,01 мкм

• Ширина испытательной зоны: 320 мм

• Габаритные размеры (ШхГхВ): 890х300х1260 мм

• Масса без оснастки: 70 кг

Примеры испытаний по ГОСТ

• ГОСТ 11262-80: Пластмассы. Метод испытаний на растяжение

• ГОСТ 4648-71: Пластмассы. Метод испытания на статический изгиб

• ГОСТ 270-75: Резина. Метод определения упругопрочностных свойств при растяжении

• ГОСТ 14236-81: Пленки полимерные. Метод испытания на растяжение

• ГОСТ Р 56283-2014: Нити текстильные. Метод определения разрывной нагрузки при разрыве петлей

• ГОСТ Р ИСО 10618—2012: Волокно углеродное. Метод определения механических свойств пропитанных смолой нитей при растяжении

• ГОСТ Р 53226-2008: Полотна нетканые. Методы определения прочности

• ГОСТ 26246.0-89: Материалы электроизоляционные фольгированные для печатных плат. Метод испытаний

• ГОСТ 18299-72: Материалы лакокрасочные. Метод определения предела прочности при растяжении, относительного удлинения при разрыве и модуля упругости
